アシバ ツナギ 鋼製下地・木下地 後付工法用

商品品番
商品分類 建築金物
商品名 アシバ ツナギ
メーカー名 イイファス
付属品:

商品説明

http://www.iifas.jp/products/asiba.html

アシバツナギ 特許第2764232号
後付工法用 低階層用 仮設足場(壁つなぎ)接続金具
1/2-12ナット接続金具
鋼製下地用 #5ロングポイント ワッシャー付き【アシバツナギ】 NEW AWS-51 鋼製下地用 ドリルポイント ワッシャー付き【アシバツナギ】 鋼製下地・ナット自由回転型【アシバツナギ】
AWS-40
鋼製下地用 #5ロングポイント ワッシャー付き
NEW AWS-51
鋼製下地用 ドリルポイント ワッシャー付き

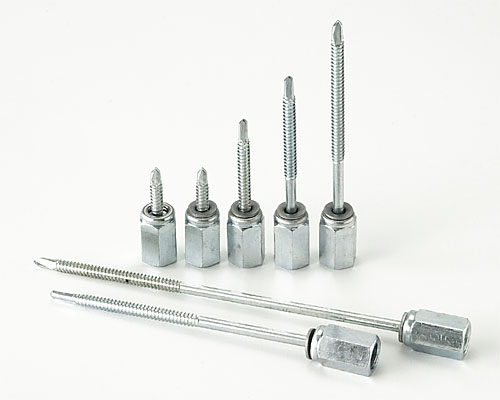

鋼製下地・ナット自由回転型
・後付工法用
ABS(ワッシャー無し)・AWSタイプ
クリックすると拡大画像を表示します

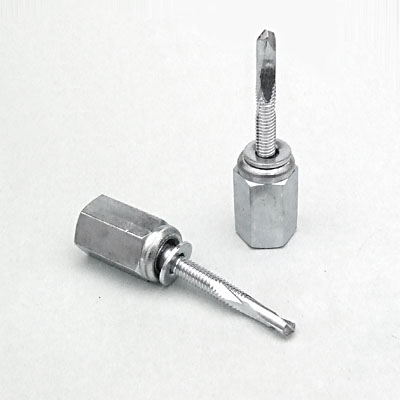

木下地・ナット自由回転型【アシバツナギ】
クリックすると拡大画像を表示します
アシバツナギ
クリックすると拡大画像を表示します

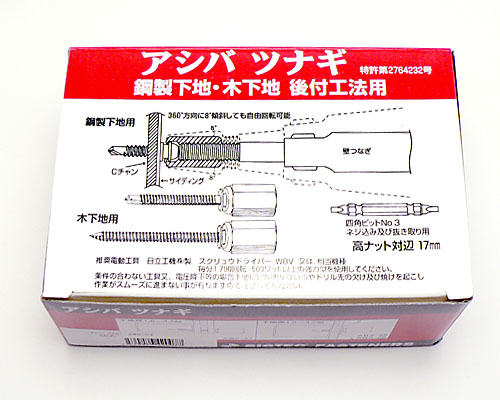

アシバツナギ 製品パッケージ

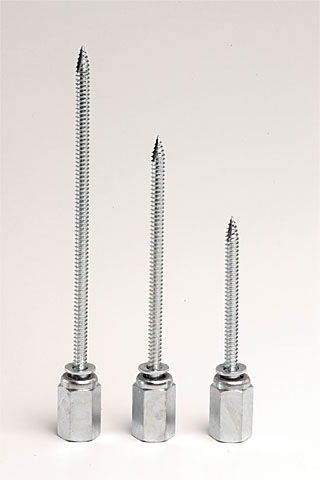

木下地・ナット自由回転型・後付工法用
AWWタイプ

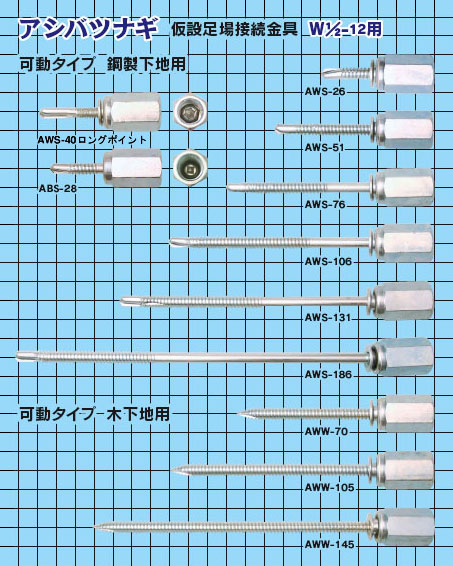

アシバツナギ製品一覧 アシバツナギ 製品パッケージ
クリックすると拡大画像を表示します
アシバツナギ用四角ビット
アシバツナギ用
四角ビット
 特長
  • 接続ナットは360度方向に8度傾斜しても自由回転します。
  • 曲げ力がかかった場合ナットが傾斜する為、ネジの折損を防ぎます。
  • 安全の為、折損を防ぐ特殊材質と焼入れを採用しています。
  • ネジ頭部の四角ビットはカムアウトしない高トルク伝達設計で穴つぶれがありません。
 施工例
鋼製下地
アシバツナギ 鋼製下地 施工例
木下地
アシバツナギ 木下地 施工例

※小箱毎にねじ込み・取り外し用ビット(パワービット 両頭No.3四角X65mm)2本入り


 仕様表
AWS-40(鋼製下地用 #5ロングポイント ワッシャー付き)
ABSタイプ(鋼製下地用 ドリルポイント ワッシャー無し)

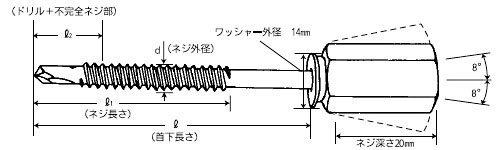

AWSタイプ(鋼製下地用 ドリルポイント ワッシャー付き)

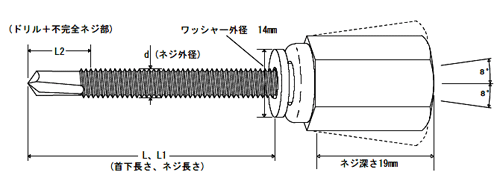

アシバツナギNEW AWS-51(鋼製下地用セルフドリリングビスP1.0マシンネジ ドリルポイント ワッシャー付き)

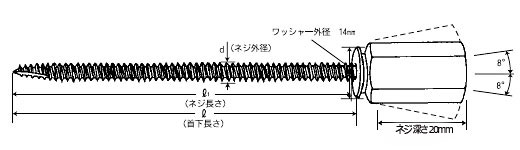

アシバツナギAWWタイプ(木下地用 すり割り付き全ねじ ワッシャー付き)
アシバツナギ

品 番 適応壁厚
(mm)
適応下地 厚(mm) d(mm)×ℓ(mm) ℓ2(mm) ℓ1(mm) 最大引張強度 N(kgf) 入 数
AWS-40
ロングポイント
鋼製 最大13.0 6.0× 40 27 40 6.0t-17162(1750)
12.0t-19613(2000)
50×8
ABS-28 12 鋼製1.6~3.2 6.2× 28 16 26 1.6t-3099(316)
3.2t-6188(631)
50×8
AWS-26 10 鋼製1.6~3.2 6.2× 26 16 26 1.6t-3099(316)
3.2t-6188(631)
50×8
AWS-51 35 鋼製1.6~3.2 6.2× 51 16 51 1.6t-3099(316)
3.2t-6188(631)
50×8
NEW AWS-51 35 鋼製1.6~3.2 6.0× 51 16 51 1.6t-3100(316)
2.3t-7100(724)
3.2t-9600(978)
50×8
AWS-76 60 鋼製2.3~4.5 6.2× 76 16 55 2.3t-4864(496)
4.5t-14220(1450)
50×8
AWS-106 84 鋼製2.3~6.0 6.2×106 22 75 2.3t-4374(446)
6.0t-18240(1860)
30×8
AWS-131 109 鋼製3.2~7.5 6.2×131 22 75 3.2t-8071(823)
7.5t-19172(1955)
30×8
AWS-186 164 鋼製3.2~7.5 6.2×186 22 75 3.2t-8071(823)
7.5t-19172(1955)
30×6
AWW-70 10 木 60以上 6.3× 70 70 針葉樹(青木)-7061(720) 50×6
AWW-105 45 木 60以上 6.3×105 105 針葉樹(青木)-7061(720) 50×6
AWW-145 85 木 60以上 6.3×145 145 針葉樹(青木)-7061(720) 50×6

・アシバツナギ用四角ビット

品 名 入 数
アシバツナギ用四角ビット 10×10
 引張強度表
・鋼製下地用

単位:N (kgf)
( )内は従来単位
品 番 下地厚(mm) 試験厚
(mm)
ネジ部最大引張強度 状態
AWS-40ロングポイント 13.0まで 6.0 Lアングル 17,162 (1,750) 抜け
12.0 Lアングル 19,613 (2,000) 金具破断
ABS-28 1.6~3.2  1.6 C鋼  3,099 (  316) 抜け
AWS-26  2.3 C鋼  4,992 (  509) 抜け
AWS-51  1.6~3.2  3.2 C鋼  6,188 (  631) 抜け
NEW AWS-51 1.6~3.2  1.6 C鋼  3,100 (  316) 抜け
 2.3 C鋼  7,100 (  724) 抜け
 3.2 C鋼  9,600 (  978) 抜け
AWS-76 2.3~4.5  2.3 C鋼  4,864 (  496) 抜け
 3.2 C鋼  5,943 (  606) 抜け
 4.5 Lアングル 14,220 (1,450) 抜け
AWS-106 2.3~6.0  2.3 C鋼  4,374 (  446) 抜け
 3.2 C鋼  8,424 (  859) 抜け
 4.5 Lアングル 13,818 (1,409) 抜け
 6.0 Lアングル 18,240 (1,860) 抜け
AWS-131
AWS-186
3.2~7.5  3.2 C鋼  8,071 (  823) 抜け
 4.5 Lアングル 13,121 (1,338) 抜け
 6.0 Lアングル 17,475 (1,782) 抜け
 7.5 Lアングル 19,172 (1,955) 抜け
試験鋼材 t=1.6~3.3mm JIS G 3350 軽量形鋼
t=4.5~12.0mm JIS G 3101 圧延鋼材

・木下地専用・ナット自由回転型

品 番 ねじ込み深さ
mm
引張強度
N (kgf)
AWW-70  50  6,718 (685)
 60  8,041 (820)
 70  8,189 (835)
AWW-105  60  7,453 (760)
 80  8,140 (830)
100  10,787 (1,100)
AWW-145  60  7,355 (750)
 80  8,630 (880)
100  11,278 (1,150)

※使用木質および状態や打ち込み個所により、引張強度は異なります。

鋼製下地用・木下地用とも、曲げ荷重には考慮しておりますが、壁に対して直角に使用して下さい。
許容荷重=最大引張強度の1/2以下を目安にご使用下さい。
施工に際しては、<使用上のご注意>を厳守して下さい。
使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。
